PlugIT "Real-time graph"
Le PlugIT Real-time graph permet de tracer un graphique de courbes avec des données fournies en temps réel. Le graphique et les courbes sont complètement paramétrables.

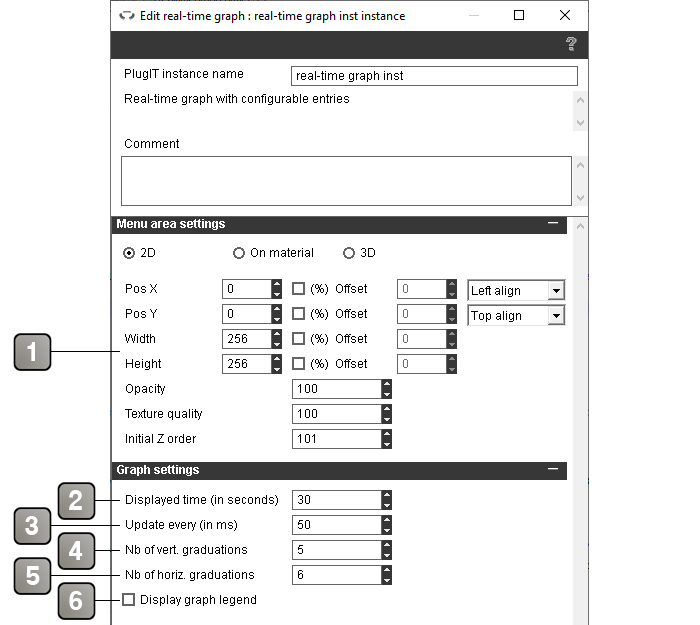

Paramètres |
|
1 |
Paramètres de positionnement de l'interface. Pour plus de détails, référez-vous à la documentation de positionnement d'interface. |
2 |
Temps affiché sur le graphique en secondes. |
3 |
Intervalle de temps entre deux mises à jour du graphique en millisecondes. Peut affecter les performances de l'application. |
4 |
Nombre de graduations affichées sur l'axe vertical du graphique en plus de la plus petite valeur. Réglez à 0 pour supprimer l'axe vertical. |
5 |
Nombre de graduations affichées sur l'axe horizontal du graphique en plus du 0. Réglez à 0 pour supprimer l'axe horizontal. |
6 |
Si cochée, une légende est affichée dans le graphique avec le nom des courbes. |

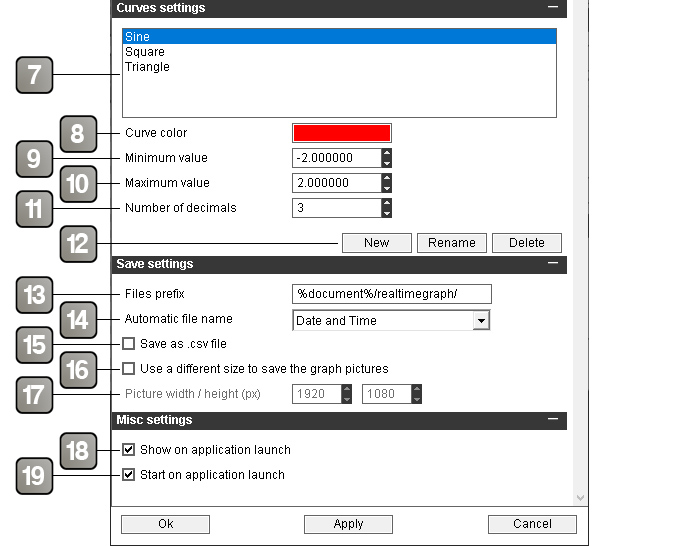

Paramètres (suite) |
|
7 |
Liste des courbes affichées sur le graphique. Cliquez pour sélectionner une courbe. |
8 |
Couleur de la courbe. |
9 |
Valeur minimale pour l'échelle verticale de la courbe. |
10 |
Valeur maximale pour l'échelle verticale de la courbe. |
11 |
Nombre de décimales affichées sur l'échelle verticale. |
12 |
Nouveau : Ajoute une nouvelle courbe à la liste. |
13 |
Chemin où sera enregistré le fichier .csv. |
14 |
Options pour le nom du fichier .csv. Le nom contiendra aussi le nom du plugIT. |
15 |
Si cochée, les données du graphique seront enregistrées sous la forme d'un fichier .csv. |
16 |
Si cochée, permet de choisir une résolution différente de la résolution d'affichage pour les images enregistrées. |
17 |
Permet de choisir la résolution des images enregistrées. Actif uniquement si l'option précédente est cochée |
18 |
Affiche le graphique dès le lancement de l'application. Si le graphique a été démarré, il tracera les courbes même s'il n'est pas affiché à l'écran. |
19 |
Commence à tracer les courbes dès le lancement de l'application. |
Action |
|
Input "X" |
Point d'entrée pour les données de la courbe nommée "X". |
Show |
Affiche le graphique à l'écran. |
Hide |
Cache le graphique |
Save graph picture |
Enregistre une image du graphique. |
Start |
Démarre le tracé des courbes à partir des données en entrée. |
Stop |
Arrête le tracé des courbes. |
Reset |
Remet le graphique à zéro. |
Événement |
|
Started |
Envoyé quand le tracé de courbes est démarré. |
Stopped |
Envoyé quand le tracé de courbe est arrêté |
Reseted |
Envoyé quand le graphique est remis à zéro. |
Values |
Envoie la valeur de chaque courbe à chaque fois que le graphique est mis à jour. N'est envoyé que si la valeur d'au moins une des courbes change. |
