PlugIT "Measure"
Le PlugIT Measure permet faire une série de mesures de distances et d'angles en sélectionnant plusieurs points dans l'espace. Un clic gauche sélectionne un point, un clic droit termine la ligne de mesure en cours.

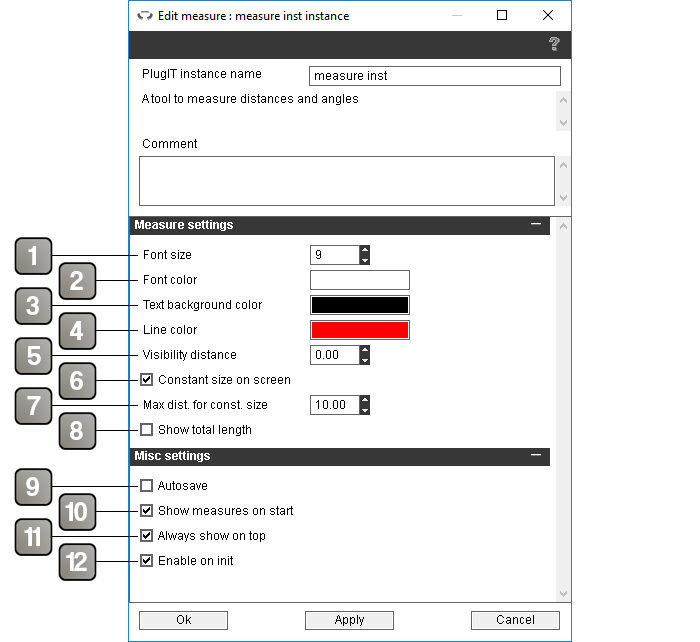

Paramètres |
|
1 |
La taille de la police utilisée pour afficher les mesures. |
2 |
La couleur de la police. |
3 |
La couleur de l'arrière-plan des mesures. |
4 |
La couleur de la ligne de mesure. |
5 |
Distance de visibilité maximale des mesures. Si réglée à 0, les mesures resteront visibles peu importe la distance. |
6 |
Si cochée, les mesures conserveront une taille constante à l'écran, indépendamment de la distance. |
7 |
Distance jusqu'à laquelle les mesures gardent une taille constante. Si réglée à 0, les mesures garderont une taille constante peu importe la distance. |
8 |
Affiche une étiquette supplémentaire contenant la longueur totale de la mesure. |
9 |
Si cochée, sauvegarde automatiquement les mesures effectuées. |
10 |
Si cochée, les mesures sauvegardées s'afficheront dès le lancement de l'application. |
11 |
Si cochée, les mesures s'afficheront toujours au-dessus des autres objets. |
12 |
Active l'outil de mesure dès le lancement de l'application |
Action |
|
Add measure |
Ajoute une mesure à partir des valeur du paramètre de lien. Tous les points de la mesures doivent être fournis en une seule fois au format : X1 Y1 Z1 X2 Y2 Z2 X3 Y3 Z3 ... |
Disable |
Désactive l'outil de mesure. |
Enable |
Active l'outil de mesure. Quand l'outil de mesure est activé, vous pouvez aussi supprimer les mesures précédentes en cliquant sur les croix correspondantes à ces mesures. |
Show |
Affiche les lignes de mesure précédemment dessinées. |
Hide |
Cache les lignes de mesure précédemment dessinées. |
Clear last line |
Efface la dernière ligne de mesure dessinée. |
Clear all |
Efface toutes les lignes de mesure. |
Save |
Sauvegarde manuellement les mesures. Inutile si la sauvegarde automatique est activée. |
Événement |
|
Current distance |
Envoie la distance actuellement mesurée entre le dernier point et la souris. (en mètres) |
Current angle |
Envoie l'angle actuellement mesuré au dernier point (en degrés) |
Enabled |
Déclenché lorsque le plugIT est activé |
Disabled |
Déclenché lorsque le plugIT est désactivé |
Measure ended |
Déclenché lorsqu'une mesure est terminée |
