1

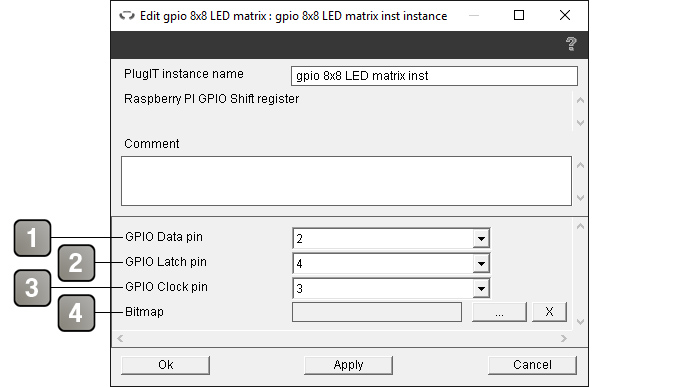

Numéro de la pin GPIO du Raspberry PI connectée sur la pin Data du Shift register.

2

Numéro de la pin GPIO du Raspberry PI connectée sur la pin Latch du Shift register.

3

Numéro de la pin GPIO du Raspberry PI connectée sur la pin Clock du Shift register.

4

Image affichée sur la matrice de LED. Cette image peut être soit fixe, soit animée lorsqu'elle contient plusieurs images carrées côtes à côtes.

All on

Allume toutes les LEDs de la matrice.

All off

Éteint toutes les LEDs de la matrice.

Set picture

Change l'image affichée sur la matrice. Le chemin relatif au dossier OpenSpace3D est défini en paramètre de lien.

Set data

Change l'état de toutes les LEDs de la matrice en une fois en passant en paramettre de lien un tableau de 0 et de 1.

1 0 0 0 0 0 0 1
1 1 0 0 0 0 1 1
1 1 1 0 0 1 1 1
1 1 1 1 1 1 1 1
0 0 0 1 1 0 0 0
0 1 1 1 1 1 1 0
1 1 1 0 0 1 1 1
0 1 1 1 1 1 1 0
