PlugIT "GPIO LCD"
Le PlugIT GPIO LCD permet de contrôler un afficheur LCD de type HD44780U et compatibles avec les entrées du Raspberry PI.

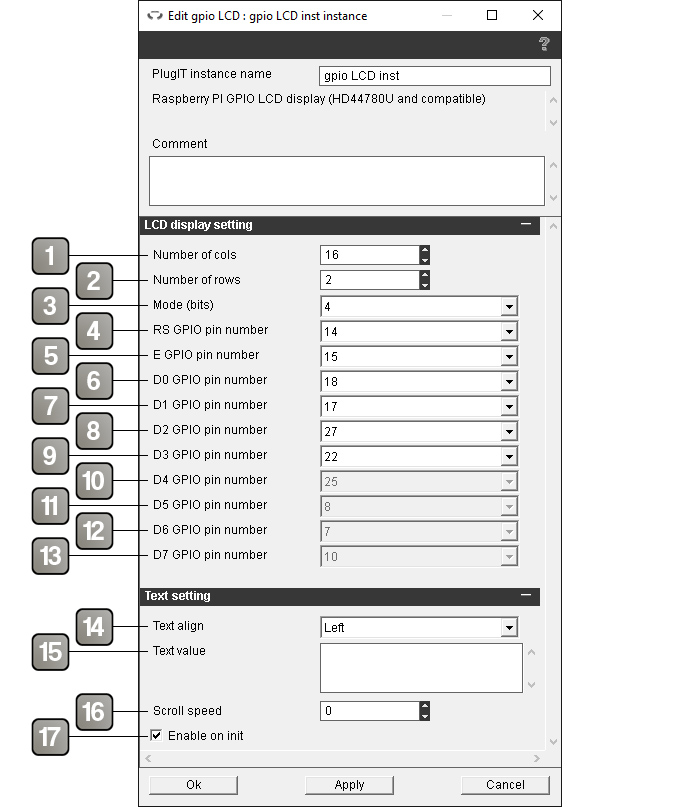

Paramètres |
|
1 |
Nombre de colonnes sur l'afficheur. |
2 |
Nombre de lignes sur l'afficheur. |
3 |
Mode de l'afficheur LCD, 4 ou 8 bits. |
4 |
Numéro de la pin GPIO du Raspberry PI connectée sur la pin RS de l'afficheur. |
5 |
Numéro de la pin GPIO du Raspberry PI connectée sur la pin E de l'afficheur. |
6 |
Numéro de la pin GPIO du Raspberry PI connectée sur la pin D0 de l'afficheur. |
7 |
Numéro de la pin GPIO du Raspberry PI connectée sur la pin D1 de l'afficheur. |
8 |
Numéro de la pin GPIO du Raspberry PI connectée sur la pin D2 de l'afficheur. |
9 |
Numéro de la pin GPIO du Raspberry PI connectée sur la pin D3 de l'afficheur. |
10 |
Numéro de la pin GPIO du Raspberry PI connectée sur la pin D4 de l'afficheur. |
11 |
Numéro de la pin GPIO du Raspberry PI connectée sur la pin D5 de l'afficheur. |
12 |
Numéro de la pin GPIO du Raspberry PI connectée sur la pin D6 de l'afficheur. |
13 |
Numéro de la pin GPIO du Raspberry PI connectée sur la pin D7 de l'afficheur. |
14 |
Alignement du text sur l'afficheur. Gauche, centré ou droite. |
15 |
Text initial à afficher. |
16 |
Vitesse de défilement du text. |
15 |
Active l'afficheur au démarrage. |
Actions |
|
Set text |
Remplace le text affiché, le text est passé en paramètre de lien. |
Add text |
Ajoute du text sur l'afficheur, le text est passé en paramètre de lien. |
Enable |
Active l'afficheur. |
Disable |
Désactive l'afficheur. |

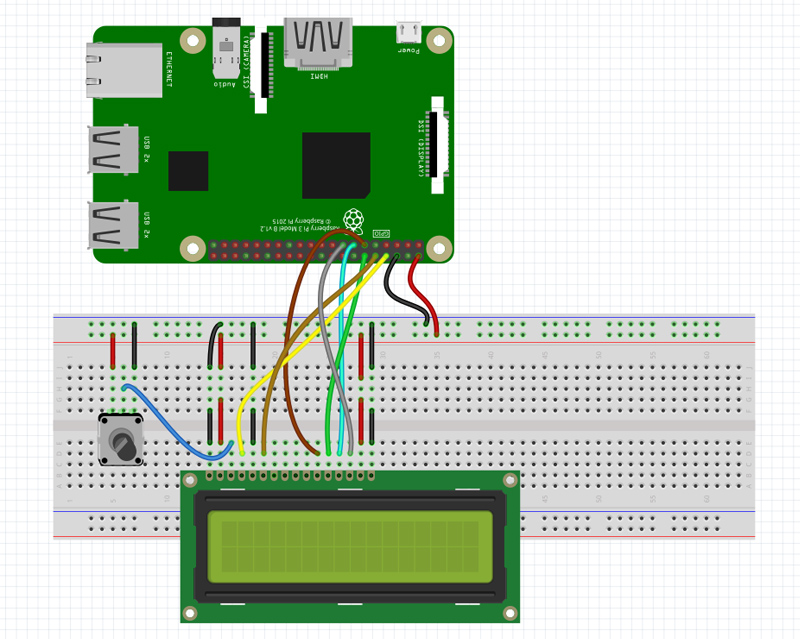

Utilisation
