"Microbit" PlugIT

Communication Micro:bit - Téléchargez le firmare Micro:bit complatible pour ce plugIT sur https://github.com/arkeon7/os3d-serial-protocol ou le fichier binaire V2 sur www.openspace3d.com/downloads/Microbit_OS3D_Firmware

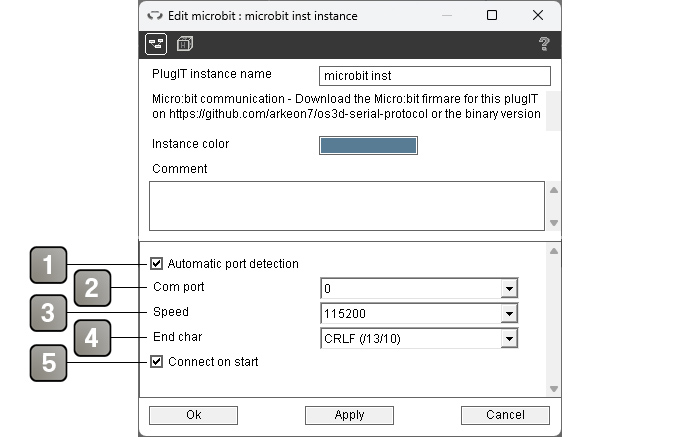

Paramètres

1

Détection automatique du port

2

Port série

3

Vitesse du port série

4

Caractère de fin de ligne, (laisser par défaut pour fonctionner avec le firmware fourni)

5

Connecter au démarrage



Actions

Play tone

Lit une note sur le buzzer du microbit. La note est définie en paramètre de lien

Write pin 0

Ecrit la valeur en paramètre de lien sur la pin 0

Write pin 1

Ecrit la valeur en paramètre de lien sur la pin 1

Write pin 2

Ecrit la valeur en paramètre de lien sur la pin 2

Set matrix

Modifie la matrice led avec les valeurs en paramètre de lien.
Sous la forme:

1 0 0 0 1
1 1 0 1 1
1 1 1 1 1
0 1 1 1 0
0 0 1 0 0
Pour créer une animation il suffit de mettre plusieurs tableaux de valeur à la suite dans le paramètre de lien.

Write text

Affiche le texte en paramètre de lien dans la matrice led

Play music

Lit la musique définie en paramètre de lien sur la carte microbit.
la liste des musiques disponibles sont:

      Dadadadum
      Entertainer
      Prelude
      Ode
      Nyan
      Ringtone
      Funk
      Blues
      Birthday
      Wedding
      Funeral
      Punchline
      Baddy
      Chase
      BaDing
      Wawawawaa
      JumpUp
      JumpDown
      PowerUp
      PowerDown

Set com port

Change le port serie de communication avec la valeur passée en paramètre de lien

Send

Envoie une commande serie avec la valeur passée en paramètre de lien

Disconnect

Déconnect la carte microbit

Connect

Connecte la carte microbit



Évènements

Start shaking

Cet évènement est déclenché lorsque la carte microbit commence à être secouée

Stop shaking

Cet évènement est déclenché lorsque la carte microbit arrête d'être secouée

Sound clap

Cet évènement est déclenché lorsque un son fort, comme un claquement de mains, est détecté

Sound level

Cet évènement donne la valeur du niveau sonore en paramètre de lien

Light

Cet évènement donne la valeur de l'intensité lumineuse en paramètre de lien

Temperature

Cet évènement donne la valeur de la température en paramètre de lien

Direction

Cet évènement donne le vecteur de direction X Y de la carte microbit en paramètre de lien

Orientation

Cet évènement donne l'orientation X Y Z en degrés de la carte microbit en paramètre de lien

Force

Cet évènement donne la force d'accélération en paramètre de lien

Acceleration

Cet évènement donne l'accelération X Y Z de la carte microbit en paramètre de lien

Pin 0 high

Cet évènement est déclenché la valeur de la pin 0 est modifiée à 1

Pin 0 low

Cet évènement est déclenché la valeur de la pin 0 est modifiée à 0

Pin 1 high

Cet évènement est déclenché la valeur de la pin 1 est modifiée à 1

Pin 1 low

Cet évènement est déclenché la valeur de la pin 1 est modifiée à 0

Pin 2 high

Cet évènement est déclenché la valeur de la pin 2 est modifiée à 1

Pin 2 low

Cet évènement est déclenché la valeur de la pin 2 est modifiée à 0

Button A down

Cet évènement est déclenché lorsque le bouton A est pressé

Button A up

Cet évènement est déclenché lorsque le bouton A est relaché

Button B down

Cet évènement est déclenché lorsque le bouton B est pressé

Button B up

Cet évènement est déclenché lorsque le bouton B est relaché

Button Logo down

Cet évènement est déclenché lorsque le logo est pressé

Button Logo up

Cet évènement est déclenché lorsque le logo est relaché

Opened

Cet évènement est déclenché lorsque la carte microbit est connectée

Read

Cet évènement est déclenché lorsque des données sont envoyées par la carte microbit
